A legtöbb sűrített levegő minőségével kapcsolatos beszélgetés a részecskeszűréssel és az olajátvezetéssel kezdődik, de gyakran a nedvesség az a változó, amely meghatározza, hogy egy folyamat sikeres vagy kudarc. A nyomás alatti harmatpont, általánosan rövidítve PDP, azt a hőmérsékletet írja le, amelyen a nyomás alatti levegővezetékben lévő vízgőz kondenzálódni kezd. Amikor a PDP a legalacsonyabb környezeti hőmérséklet felett van a csőhálózatban, a kondenzáció magában a csővezetékben képződik, nem csak a felhasználás helyén.
A nedvességre érzékeny gyártási környezetekben, például az elektronikai összeszerelésben, a gyógyszercsomagolásban és a precíziós műszerlevegő-ellátásban, a PDP néhány fokos eltérése is elegendő maradék nedvességet juttathat a termék minőségének romlásához. A levegővezetéken belüli egyetlen kondenzációs esemény rozsdarészecskéket, állóvizet vagy biológiai növekedést szállíthat lefelé egy pneumatikus szerszámba, egy szórófejbe vagy egy lezárt műszerházba.
Ez a cikk azt vizsgálja, hogy a szárítási technológiákat hogyan rétegelik egymáshoz, hogy olyan harmatpontokat érjenek el, amelyeket egy egylépcsős rendszer önmagában nem tud elérni, és hogy ez a rétegezés miként jelent mérhető megbízhatósági javulást az igényes alkalmazásoknál.
A környező levegő mindig vízgőzt szállít, és ennek a levegőnek az összenyomása a nedvességet koncentrálja, nem pedig eltávolítja. A nagyjából hét az egyhez arány jellemző, amikor a levegőt légköri nyomásról normál üzemi nyomásra sűrítik, ami azt jelenti, hogy ugyanaz a vízgőz mennyisége most sokkal kisebb térbe kerül. Kezelés nélkül ez a koncentrált gőz lecsapódik, amint a levegő lehűl bárhol lefelé, legyen az egy csővezetékben, egy szűrőházban vagy egy szerszámban.
Bármely szárítási szakasz alapfunkciója, hogy a nyomás alatti harmatpontot az a legalacsonyabb hőmérséklet alá csökkentse, amellyel a levegő a szárító elhagyása után találkozik. A hűtött szárítási szakaszok jellemzően három és tíz Celsius-fok közötti nyomás alatti harmatpontot céloznak meg, ami elegendő az általános műhelylevegőhöz, a pneumatikus szerszámokhoz és a legtöbb kültéri csővezetékhez mérsékelt éghajlaton.
Ez az egyetlen szakasz elmarad az olyan alkalmazásokban, ahol az alsó környezet jóval fagypont alá süllyed, például kültéri műszersorok hideg éghajlaton, vagy ahol maga a folyamat sokkal szárazabb légáramot igényel, például porkezelés, optikai bevonat vagy nedvességérzékeny csomagolófólia gyártása. Ilyen esetekben a hűtött fokozat önmagában nem tudja elérni a kívánt harmatpontot, és egy másodlagos szárítási mechanizmus válik szükségessé.
| Alkalmazás típusa | Tipikus szükséges PDP | Egylépcsős elégséges |
|---|---|---|
| Általános műhelyszerszámok | 3 C és 10 C között | Igen |
| Kültéri csővezeték, mérsékelt éghajlat | 0 C és 3 C között | Gyakran |
| Kültéri csővezeték, hideg klíma | -20 C vagy alacsonyabb | Nem |
| Elektronikai vagy optikai eljárások | -40 C vagy alacsonyabb | Nem |
| Gyógyszerészeti vagy porkezelés | -40 C és -70 C között | Nem |
Az adszorpciós szárító szilárd szárítóanyagot, általában aktivált alumínium-oxidot vagy molekulaszitát használ, hogy fizikailag megkösse a vízmolekulákat a felületén, amikor a levegő áthalad a tömött ágyon. Ellentétben a hűtött hűtéssel, amely alacsonyabb hőmérsékleten kondenzálja a vizet, az adszorpció a szárítóanyag felületi kémiáján múlik, hogy a gőzt közvetlenül a légáramból távolítsa el. Ez a mechanizmus lehetővé teszi az adszorpciós rendszerek számára, hogy sokkal alacsonyabb harmatpontokat érjenek el, gyakran mínusz negyven és mínusz hetven Celsius-fok között, a szárítószer típusától és a regenerálási módszertől függően.
A kettős torony konfiguráció a folyamatos működés szabványos architektúrája. Amíg az egyik torony aktívan szárítja a beáramló légáramot, addig a második torony regenerálása folyamatban van, vagyis a telített nedvszívóágyból a felgyülemlett nedvességet elvezetik, így újra üzembe helyezhető. Két általános regenerációs megközelítést alkalmaznak:
A tornyok időzített vagy harmatpont által kiváltott ciklusban váltják egymást, így a kilépő levegőáram folyamatosan száraz marad, még akkor is, amikor az egyes tornyokban lévő nedvszívóágy áthalad a saját telítési és regenerációs fázisán.
Mivel az adszorpció véges nedvszívó felületen múlik, a rendszer hatékonysága nagymértékben függ a belépő levegő állapotától. A tornyok előtti ömlesztett folyadék és olajaeroszol eltávolítására szolgáló előszűrés meghosszabbítja a szárítószer élettartamát és megőrzi az elérhető harmatpontot az idő múlásával, ezért az adszorpciós szárítókat szinte mindig az elsődleges hűtési vagy elválasztási szakasz után helyezik el, nem pedig közvetlenül a kompresszor után.

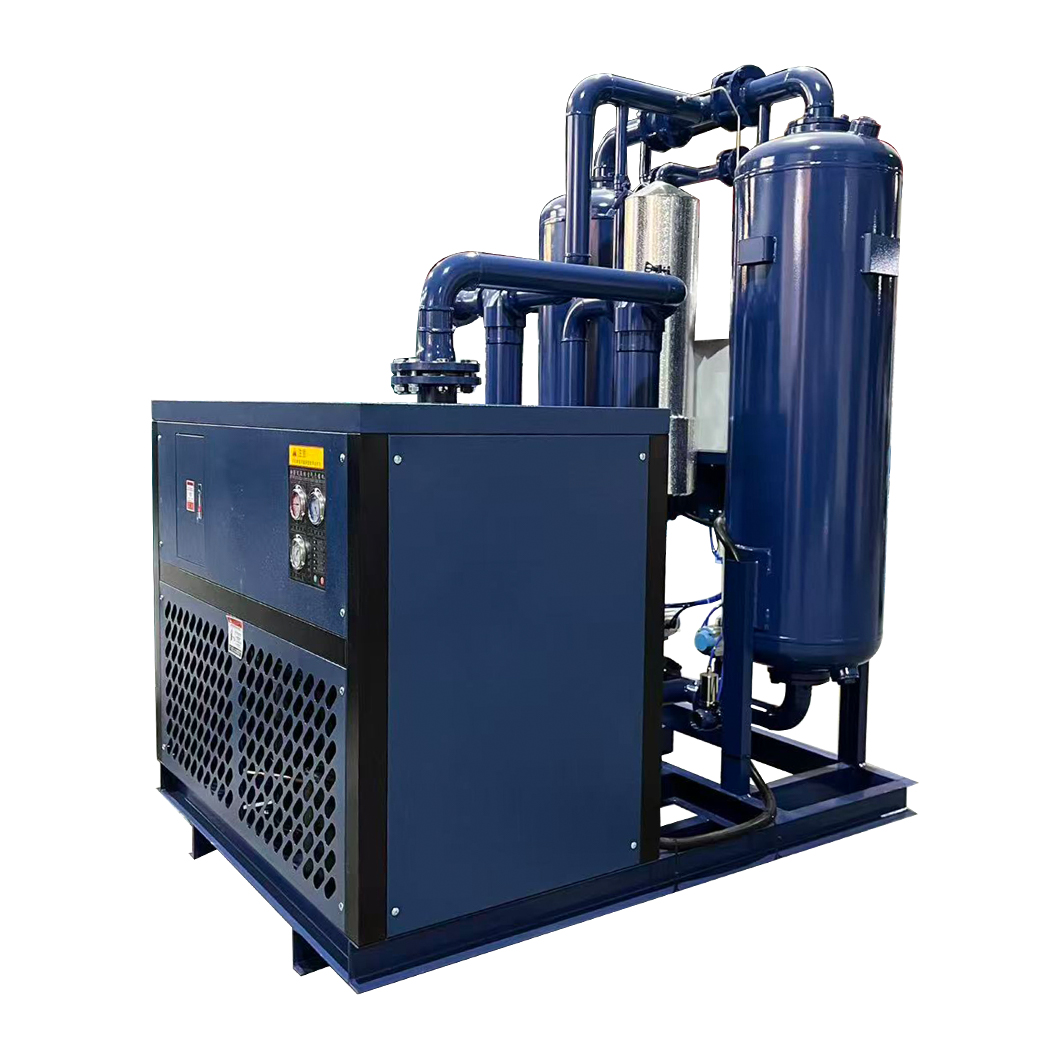

A kombinált rendszer az elsődleges hűtési vagy elválasztási szakaszt egy másodlagos adszorpciós fokozattal egyetlen tervezett csomagba integrálja, ahelyett, hogy két egymástól függetlenül méretezett és telepített egységként kezelné őket. Az elsődleges fokozat kezeli a nedvességterhelés nagy részét, és eltávolítja a vízgőz és a kondenzátum nagy részét, mielőtt a levegő elérné a szárítóágyakat. Az adszorpciós szakasznak ezután csak a megmaradt, sokkal kisebb gőzfrakciót kell lecsupaszítania, hogy ultraalacsony harmatpontot érjen el.
Ennek a lépcsőzetes megközelítésnek közvetlen gyakorlati haszna van: csökkenti a szárítóágyak nedvességterhelését, ami meghosszabbítja a regenerációs ciklusok közötti intervallumot, és csökkenti a hőmentes regeneráció során felhasznált öblítő levegő mennyiségét. Az általános ipari létesítményekről gyűjtött helyszíni adatok szerint az adszorpció előtti előhűtési szakasz párosítása jelentős mértékben csökkenti az öblítőlevegő-fogyasztást az egyedül adszorpciós szárításhoz képest, mivel ciklusonként kevesebb vizet kell deszorbeálni.
Az adszorpció előtti hűtési folyamat nem csak javítja a harmatpontot, hanem védi az egész rendszer gazdaságosságát azáltal, hogy csökkenti a nedvszívóágynak minden ciklusban történő működését.
A kombinált egységek jellemzően egyetlen lábnyomként vannak megadva, megosztott vezérléssel, ami a harmatpont figyelését is leegyszerűsíti. A végső kimeneten elhelyezett egyetlen érzékelő pontos leolvasást ad a rendszer teljesítményéről, nem pedig külön felügyeleti pontokat igényel két, egymástól függetlenül vezérelt egységen.
Az önálló hűtött fokozat, az önálló adszorpciós fokozat vagy a kombinált csomag közötti választás a harmatpont célértékétől, a nedvességterheléstől és a létesítmény üzemeltetési költségtűrésétől függ. Az alábbi táblázat összefoglalja a gyakorlati kompromisszumokat.
| Technológia | Tipikus PDP tartomány | Energia profil | Legjobb illeszkedés |
|---|---|---|---|
| Csak hűtve | 3 C és 10 C között | Alacsonyabb üzemeltetési költség | Általános üzemi levegő, szerszámok |
| Csak adszorpció | -40 C és -70 C között | Magasabb az öblítés vagy a hőveszteség miatt | Hideg éghajlatú vagy száraz technológiai vonalak |
| Kombinált rendszer | -40 C és -70 C között | Csökkentett, szemben az egyedüli adszorpcióval | Nagy mennyiségű száraz levegő költségszabályozással |
Azok a létesítmények, amelyek csak alkalmankénti kihűlés ellen szorulnak védelemre, gyakran megfelelőnek találják az önálló hűtőberendezést, feltéve, hogy a csővezetékek jól szigeteltek és nem futnak át fűtetlen külső tereken. A folyamatos, nagy mennyiségű szárazlevegő-igényt üzemeltető létesítmények, mint például a fóliaextrudáló vonalak vagy az optikai kábelek gyártása, általában gyorsabban megtérülnek a kombinált csomagból, mivel a csökkentett öblítőlevegő-veszteség több ezer üzemórát eredményez évente.
A szárítási konfiguráció kiválasztását a tényleges downstream szükséglettel kell kezdeni, nem a kompresszor névleges teljesítményével. Néhány kérdés segít szűkíteni a döntést:
A műszerlevegőt tápláló, érzékeny vezérlőrendszereknél számos specifikáció biztonsági tartalékként legalább tíz Celsius-fokkal a legalacsonyabb várható környezeti hőmérséklet alatti harmatpontot ír elő. Ez a különbség a nyomásingadozások és az érzékelők időbeli eltolódásának következménye, és ez az egyik leggyakoribb oka annak, hogy a létesítmények az egyfokozatú szárításról a kombinált szárításra váltanak át, még akkor is, ha a számított minimális szükséglet csak csekély mértékben tűnik alacsonyabbnak, mint amit a hűtés önmagában képes biztosítani.
Bármely adszorpción alapuló rendszer teljesítménye fokozatosan csökken, ahogy a szárítóágy közeledik a telítődéshez, és ez a degradáció nem mindig látható aktív megfigyelés nélkül. A hetek vagy hónapok alatt felfelé kúszó harmatpont sokkal gyakoribb, mint egy hirtelen meghibásodás, ezért a harmatpont ellenőrzése nélküli rögzített regenerációs időzítőre hagyatkozva a létesítmény lassú, észrevétlen nedvességkúszásnak van kitéve.
Gyakorlati lépések a szárítóanyag teljesítményének a rendszer élettartama során történő kezelésére:
A lecsapódás megelőzése végső soron a konzisztencia kérdése, nem pedig a csúcsteljesítmény. Az a rendszer, amely már az első napon eléri a kiváló harmatpontot, de a következő évben észrevétlenül sodródik felfelé, kevés gyakorlati védelmet nyújt egy olyan rendszerhez képest, amelyet felügyelnek és karbantartanak, hogy a teljes szervizintervallumban stabil, ellenőrzött harmatpontot tartson fenn.
A nyomási harmatpont a sűrített levegős rendszer tényleges üzemi nyomásán mérhető, míg a légköri harmatpont ugyanazt a levegőt jelenti normál légköri nyomáson. Mivel a kompresszió koncentrálja a nedvességet, egy adott légáram nyomási harmatpontja mindig magasabb, mint az azzal egyenértékű légköri harmatpont, ezért a sűrített levegő specifikációi a PDP-re vonatkoznak, nem pedig a légköri harmatpontra.
Az alacsonyabb harmatpontú rendszerek általában több energiát fogyasztanak az öblítőlevegő-veszteség vagy a fűtés működése miatt, és gondosabb szárítóanyag-karbantartást igényelnek. Ha egy rendszert jóval túlmutat azon, amire a folyamatnak ténylegesen szüksége van, az folyamatos működési költségekkel jár anélkül, hogy ennek megfelelő minőségi vagy megbízhatósági előnyök származnának, így a harmatpont-cél és a valós downstream követelmény összehangolása a költséghatékonyabb megközelítés.
Az élettartam a levegőminőségtől, a szennyezettségi terheléstől és a működési ciklusoktól függően változik, de egy jól karbantartott, megfelelő előszűréssel rendelkező rendszerben a szárítóközeg általában több évig hatékony marad, mielőtt cserére lenne szükség. A rossz szűréssel vagy gyakori olajszállítással rendelkező létesítményekben általában rövidebb a szárítószer élettartama, és gyakrabban kell ellenőrizni.
Sok esetben egy adszorpciós szakasz hozzáadható egy meglévő hűtött szárítóhoz a hatékonyan kombinált konfiguráció létrehozása érdekében, feltéve, hogy a meglévő egység megfelelő kapacitással rendelkezik, és a csőelrendezés lehetővé teszi a további lábnyomot. A másodlagos szárítási fokozat hozzáadása előtt javasolt a meglévő elsődleges fokozat megfelelő kapacitásértékelése.
A hirtelen harmatpont-emelkedést leggyakrabban egy meghiúsult vagy megkerült regenerációs ciklus, egy repedt vagy csatornázott nedvszívóágy, amely lehetővé teszi a levegő megkerülését a médiában, vagy az előszűrő meghibásodása, amely folyékony vízzel vagy olajjal borítja el a szárítóanyagot. E három terület egymás utáni ellenőrzése általában gyorsan azonosítja a kiváltó okot.
