Munka alapelv (feldolgozási kapacitás 4-8 m 3 /Min)
1. Az olajtartalmú sűrített légkondenzátum belép a dekompressziós kamrába a víz bemeneti nyílásán keresztül.
2.
3. Az olaj abszorpciós szűrő eleme a szűrőkamrában elnyeli és szűri a kondenzátum olajcseppeinek nagy részét.
4. Ezután szűrjük és tisztítják a tisztítószűrő elemen keresztül, amely csak nyomatartalmú olajmennyiséget tartalmaz.
5.

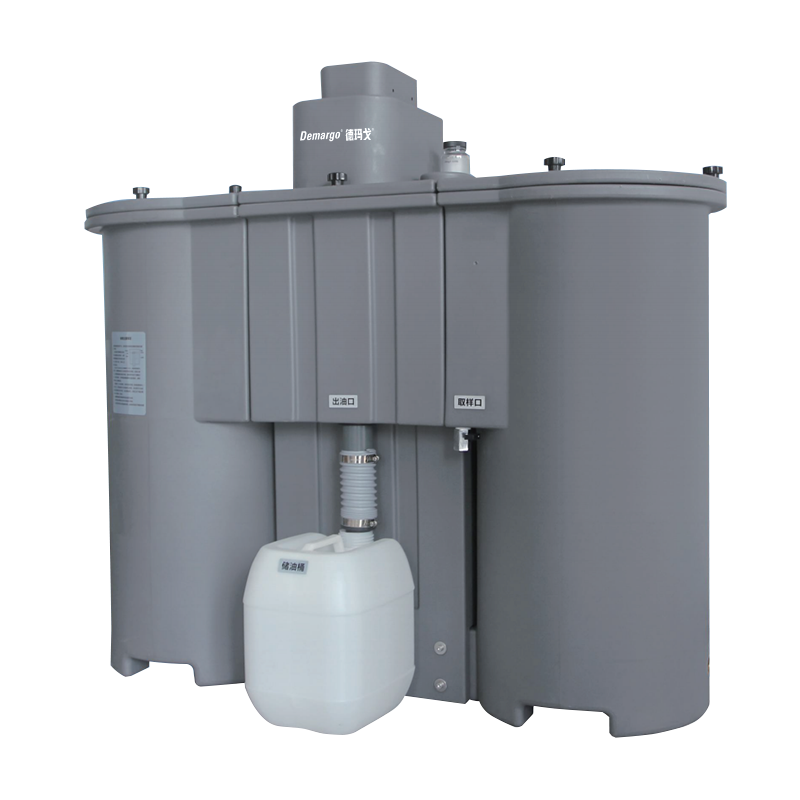

Működési elv (feldolgozási kapacitás 15-70 m 3 /Min)
1. Az olajtartalmú sűrített légkondenzátum belép a dekompressziós kamrába a víz bemeneti nyílásán keresztül. A rendszernyomás felszabadul a dekompressziós kamrában, és a kondenzátum áramlik az előzetes szeparációs kamrába.
2. A kondenzátumot az elkülönítő kamrában az olaj és a víz eltérő gravitációja szerint automatikusan elválasztják.
3. A felső réteg folyamatosan vastagító olajrétege a túlcsorduló eszközön keresztül lép be az olajtároló hordóba.
4. A kondenzátum az alsó rétegben a legkevesebb olajjal lép be az elsődleges szűrő tartályba egy másik túlfolyó csőn keresztül, hogy felszívja és szűrje az olajcseppek nagy részét.
5. A kondenzátum, amely csak nyomkövetési mennyiségű olajáramot tartalmaz a másodlagos szűrő tartályba, a szűrés és a tisztítás teljesítése érdekében.
6.
Vizsgálat
Termékleírás
| LS olajvíz elválasztó kiválasztóasztal | ||||||
| Modell | Ls4 | LS8 | LS15 | LS30 | LS45 | LS70 |
| Csavargép áramlása (m³/perc) | 4 | 8 | 15 | 30 | 45 | 70 |
| Víz bemeneti átmérőjű | G1/2 " | G1/2 " | 2 × G1/2 " | 2 × G1/2 " | 2 × G3/4 " | 2 × G3/4 " |
| Vízmenet átmérője | G1/2 " | G1/2 " | DN25 | DN25 | DN32 | DN32 |
| Olajkiteresztő átmérőjű | -- | -- | DN40 | DN40 | DN40 | DN40 |
| Üzemi hőmérséklet | 5 ℃ ~ 60 ℃ | |||||
| Maximális működési nyomás | 16 bar | |||||
| Anyag | PE | |||||
| Általános dimenziók (mm) | 455 × 390 × 780 | 455 × 390 × 780 | 1145 × 430 × 904 | 1145 × 430 × 1040 | 1340 × 510 × 1150 | 1340 × 510 × 1300 |
| Súly (kg) | 14 | 21 | 43 | 55 | 73 | 92 |
Építési esetek
