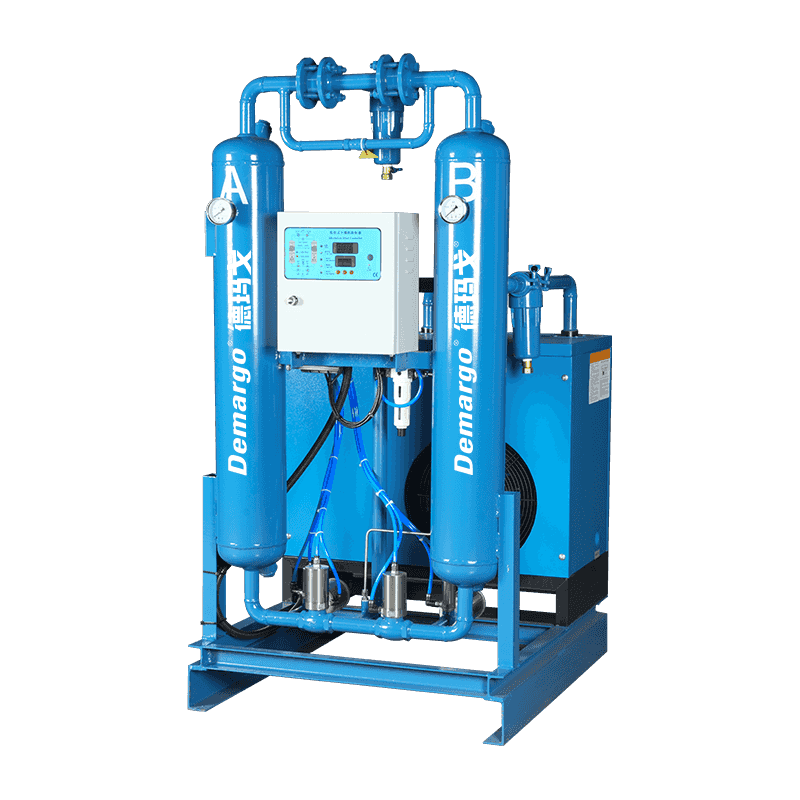

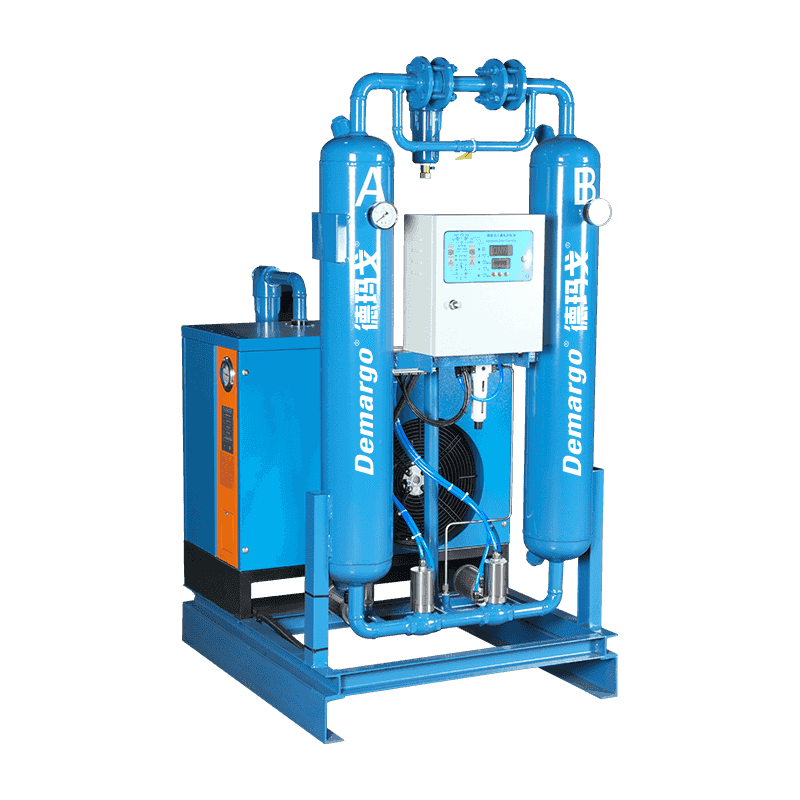

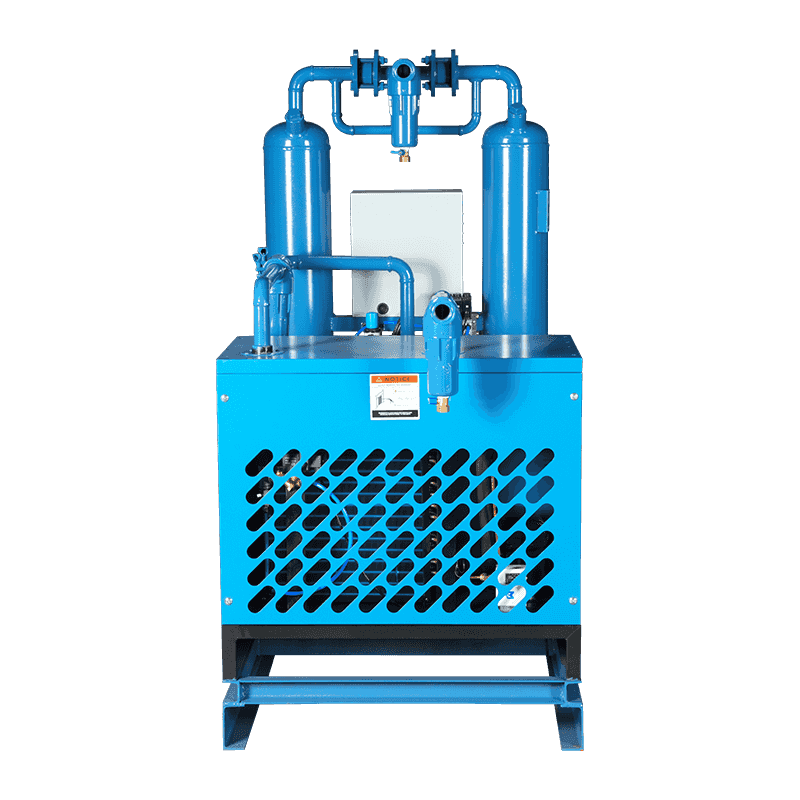

A meleg kombinációs gépben a sűrített levegő először belép a hideg szárítóba, hogy hőt cseréljen a szárítóból a száraz sűrített levegővel, így a száraz sűrített levegő hőmérséklete növekszik, és ugyanakkor a sűrített levegő hőmérséklete a párologtatóba lép, és a víz egy részét eltávolítják, hogy szobahőmérsékletre csökkentsék a munkaterhelést. Ezután belép a hőcserére elpárologtatóba, hogy a sűrített levegőt körülbelül 5 ° C harmatpont hőmérsékletére lehűtsék. A sűrített levegőben a víz, az olaj és az egyes szennyeződések nagy részét itt kondenzálják, és a levegőt és a vizet a légvíz elválasztó választja el, majd a vizet és az olajat az automatikus csatornán keresztül ürítik. A szárított sűrített levegő az olaj eltávolítószűrőn keresztül lép be a szárítóba, és tovább távolítja a vizet a követelményeknek megfelelő harmatpont hőmérsékletére. A szárítóból kifelé érkező száraz, sűrített levegőt ezután a por eltávolítószűrővel távolítják el, hogy eltávolítsák a szárító által generált kis mennyiségű pormennyiséget, és a hideg szárítóban visszaküldjük a forró és nedves levegőt, hogy saját hőmérséklete megnövelje, ami szintén előnyös a szárító regenerációjára. Ugyanakkor a fűtött, száraz sűrített levegő megakadályozhatja a kondenzáció előfordulását a szállítóvezetékben.
Vizsgálat
Termékleírás
| Bemeneti nyomás | 0,6 ~ 1,0mpa |
| Kimeneti légnyomás harmatpont | -40 ~ -70 ℃ |
| Nyomásesés | ≤0,05mpa |
| Környezeti hőmérséklet | ≤32 ℃ |
| Bemeneti levegő hőmérséklete | ≤45 ℃ |
| Tisztítsa meg a légmennyiséget | 3 ~ 5% |
| Modell | DM15ZH | DM26ZH | DM40ZH | DM65ZH | DM85ZH | DM110ZH | DM130ZH | DM150ZH | DM200ZH | DM300ZH | DM400ZH | DM500ZH | DM600ZH | DM800ZH | DM1000ZH | DM1200ZH | DM1500ZH | DM2000ZH | |
| Kapacitás (NM 3 /Min) | 1.5 | 2.6 | 3.8 | 6.5 | 8.5 | 11 | 13 | 17 | 23 | 33 | 45 | 55 | 65 | 85 | 110 | 130 | 150 | 200 | |
| Légi csatlakozás | ZG1 ” | ZG1 ” | Zg1½ " | Zg1½ " | ZG2 " | Dn50 | Dn50 | DN80 | DN80 | DN80 | DN100 | DN125 | DN125 | DN125 | DN150 | DN150 | DN150 | DN200 | |
| A kompresszor teljesítménye (HP) | 0.65 | 0.75 | 1.25 | 1.5 | 1.5 | 3 | 3 | 4 | 5 | 7.5 | 10.5 | 12.5 | 15 | 20 | 25 | 25 | 40 | 50 | |
| Hűtővíz -keringési sebesség | kényszerítő léghűtés | 3 | 3 | 3.5 | 6 | 7.4 | 8 | 10 | 12 | 14 | 16 | 18 | 24.4 | ||||||
| Feszültség (v/hz) | 220/50 vagy 380/50 | 380/50 | |||||||||||||||||
| Nettó súly (kg) | 295 | 350 | 485 | 655 | 800 | 930 | 1100 | 1200 | 1220 | 1460 | 1980 | 2500 | 2950 | 3550 | 4200 | 4500 | 7690 | 8900 | |
| Méretek (mm) | Hossz | 980 | 980 | 1200 | 1200 | 1460 | 1460 | 1680 | 1800 | 1830 | 1650 | 2480 | 2580 | 2750 | 2900 | 2690 | 3000 | 3200 | 3000 |
| Szélesség | 750 | 800 | 1000 | 1000 | 1100 | 1180 | 1180 | 1240 | 1950 | 2000 | 1830 | 1980 | 2080 | 2560 | 2600 | 2800 | 2950 | 2800 | |
| Height | 1453 | 1653 | 1535 | 1994 | 1960 | 2065 | 2140 | 2100 | 2150 | 2480 | 2717 | 2750 | 2680 | 2920 | 2960 | 3000 | 3000 | 3200 | |
